自分、不器用ですから・・・・


3連休だというのに、明日も仕事なハムの人ですよ。
クララも忙しそうみたいだし、頑張ってね。
みるっちは、ネズミ王国へいってらっしゃいwwwwww



愛用の携帯電話、ウォークマンケータイW52S。
もう、気づけば1年以上経過したけど、酷使しまくりで。
(そういや1年前に書いたこの記事、直リンクしてた画像が死にまくりですwwww)

カメラの画質はそこそこ、Webもまぁまぁ、外部メモリは国内だとこの製品でしか使えない「メモリースティックマイクロ(M2)」だし(PSPに使うメモリースティックDuoの1/4サイズ)、細かいことを言えば色々と要望は出てくるけど、それでもトータルの完成度とスライドってのが魅力で。
そして何よりも「ウォークマン」であるメリット(音質、操作性)が、おっきいのよね。
KCP+の完成度がいまだに信頼できないだけに、なかなか機種変更する気にもなれないし、何よりも魅力的な機種が出てこないので。



さて、そんな中、スライドケータイの弱点である「脆さ」がついに出てきちゃって。
うちの使い方が荒っぽいってのもあるけど、落としまくってるうちにスライドが見事に分割するようになったのね。
まるで「モナカ」を分割するように。
ちょうどレール部分が本体から取れちゃったというか。

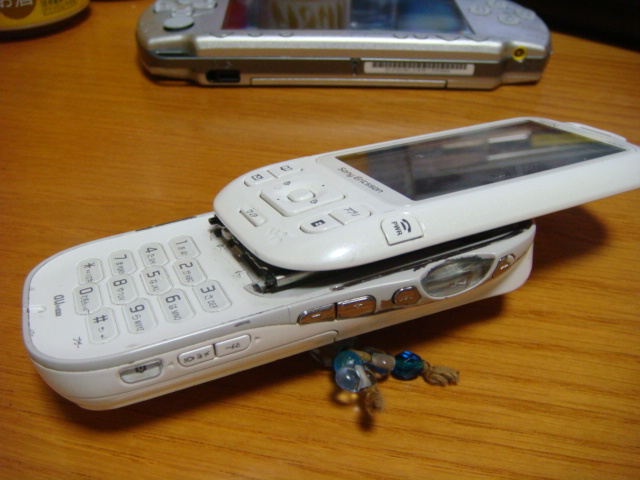

勢いよくスライドさせながら開けると、こんな風にズレ始めて・・・。



油断するとここまで行っちゃうのよ・・・。



もうね、本当に危険。
物凄く危険。
こんな状態で落とした結果、完全に二つに分割しちゃって、間をつなくハーネスケーブルまで抜けちゃったりしてwwwwwww


というわけで、このレールの外れた状態がネジの緩みによるものなら、バラしてから、内側から閉めちゃえばいいかなぁ、と。
一方、どこかが折れちゃってるっていうなら、完全に修理行きだから・・・。
とにかく修理に出す前に、一度自分でバラしてしまおうかと思ったわけ。


ところがこの手の製品って、簡単にバラせないように特殊ネジを使ってることが多いのね。
他にもゲーム機とかは特殊ネジが多いよね。
で、このケータイに採用されているのが「五角の星形ネジ」。
所謂、六角の星形ネジっていうのは特殊ネジでもよく見かけるパターンで、相方の家や職場にもドライバが転がってるんだけど、この五角ってのは全く見かけないのよ。
「五角の星形」って、いわゆる完全な星型ね。


Webで検索すると、いくつかのメーカーでこの特殊ドライバを販売しているようなので、職場近くにある電子パーツ屋を覗いてみることに・・・。
予想通り置いてあって、ちゃんとネジと合うかテストできるようにもなってたのよ。
ちょうどこのメーカーのDTP-03ってのがそう。
ところが・・・・1500円もするってのはえげつない!!!!
直るかどうかも分かんないし、きっと今回一回こっきりしか使いそうもない商品。
さすがに1500円は・・・。



仕方なく再びWebで探してみたのよ。
そしたらこのメーカーの同等製品が480円で見つかったのね。
ちょうど楽天ポイントも貯まってたし、メール便で送ってもらえるみたいだし、というわけで400円程度で購入。
そして本日到着!
というわけで、分解記事など書いてみるよ。



まず購入したドライバはこんな感じ。
台紙にネジ穴の形が書いてあるから、イメージしてもらいやすいかな。
ネジ穴サイズは1.3mm程度と、完全に超精密ドライバです。
少しでも劣悪な製品を使うと、ネジ穴をなめちゃう。




ネジは電池蓋を開けたところに4カ所。
そのうち2カ所が特殊ネジ。
あと2つは通常の+ネジ。




それと先端付近のネジ隠しキャップを外したところに2カ所。
これも特殊ネジです。
マイナス精密ドライバをねじ込めば、キャップは簡単に取れるよ。





というわけで、6本のネジを外しました。
長さはどれも一緒かも。




ネジさえ外してしまえば、簡単に背面カバーは外れます。
こんな感じで四方に噛み合わせはあるけど、全然きつくないから。




で、背面カバーを外した状態がこれ。
左側の2つの丸いのがスピーカーだね。
右側の黒い部分にある丸い箇所付近がカメラモジュール。





さらに先ほどの右側の基盤を、キーボード部分からも剥がしてしまって、ひっくり返した状態がこれ。
最初にも書いたように、基盤と液晶は一本のケーブル(ハーネス)でつながってるのよ。
んで、右側のケースにこれまた極小ネジ(プラスネジ)が4つあって、それがレールを固定してるみたいで。
実際、分解するときに左下のネジが取れちゃって、写真でも外れたまま。
結局、このネジが緩んだせいでレールが外れちゃってたのね。





というわけで、ネジをしっかりしめることで、修理完了!
ばっちり元通りになりました!
これで、しばらくはやっていけそうねぇ・・・。

そろそろ秋冬モデルの噂も出てて、特にW64Sの噂があまりにもバラバラで、どれも信用できないよ。
これだったら買っちゃうかも・・・。
Commented by M.black at 2015-01-19 18:12 x
こんにちは。初めて連絡します。

私は今もガラケーW52Sを使っていますが、画面部分まわりのヒビで、端の文字が見えない状況でした。ケース交換しようにも既にauではサポート終了。

で、比較的綺麗な中古を買って、このブログを参考に工具を購入、画面部分の交換をしました。バッチリでした。バッテリーも新品を一つ持っていますので、まだまだ使おうと思っています。

分解の情報とても参考になりました。ありがとうございました!
M.black
Commented by boil-achilles at 2015-01-23 22:16
M.blackさん>

ありがとうございます!
こんな古い記事でも、お役に立てて嬉しく思いますよ。

ソニエリのガラケーは、本当に素敵ですよね。
自分も今でもiida G11を使ってますよ。
スライド、好きなんですw
